كيفية اكتشاف 316 مادة مزيفة متعددة

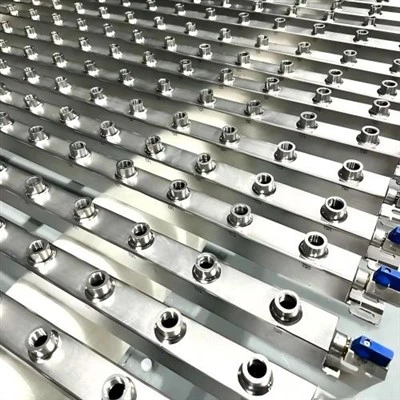

يصل مشعب التبريد السائل 316 إلى رصيف الاستقبال الخاص بك. شهادة المطحنة مكتوب عليها "316L." كان السعر أقل بنسبة 18٪ من كل عرض أسعار آخر. بعد ستة أسابيع، يظهر على المتشعب الذي يجب أن ينجو من حلقة الجليكول المكلورة بقع بلون الشاي- عند أصابع القدم الملحومة. هذا ليس ارتداء. هذا هو الموليبدينوم الذي لم يكن موجودًا أبدًا.
يحصل المشترون في اليابان وألمانيا والولايات المتحدة بشكل متزايد على 304 من الفولاذ المقاوم للصدأ الذي يتم بيعه على أنه 316، أو 316 يتم توجيهها من خلال الموزع الذي يعيد -ختم رقم الحرارة. المادة فولاذ حقيقي. تسمية السبائك ليست كذلك. تمنحك هذه المقالة خمس عمليات فحص ميدانية-يمكن التحقق منها - لا تكلف أكثر سوى مغناطيس، وزجاجة محلول، و20 دقيقة من وقت فني مراقبة الجودة.
لماذا يتم بيع 304 كـ 316 مشعب تبريد سائل
الفجوة السعرية بين 304 و316 هي الدافع بأكمله. 316L الذي يحمل 2.0-3.0% من الموليبدينوم من حيث الوزن، ويتم تداول الموليبدينوم بحوالي 8-10 أضعاف سعر الحديد. المورد الذي يستبدل 304 يحافظ على تكلفة الموليبدينوم ويحتفظ بالفرق. وفي حالة طلب 5 أطنان، تصل هذه الفجوة إلى خمسة أرقام بالدولار الأمريكي.
يصعب العثور على البديل لأن الدرجتين متقاربتان من الناحية المعدنية. كلاهما الأوستنيتي. كلاهما غير مغناطيسي- في الحالة الملدنة. كلاهما تلميع لنفس النهاية المرآة.
ما يفرقهم هو ما يحدث في الخدمة. تقوم مبردات الجليكول- الموجودة في حلقات CDU بمركز البيانات بتركيز الكلوريدات على مدار سنوات من دورات الإيقاف الأعلى. مشعب 316L مصمم لتلك الحلقات يتحمل تأليب الكلوريد. يبدأ المشعب 304 الذي له نفس Ra أقل من أو يساوي 0.4 ميكرومتر من التجويف النهائي في الحفر في المنطقة المتأثرة بحرارة اللحام - خلال 12-24 شهرًا. بحلول الوقت الذي ترى فيه البقع، تكون الحفر قد اخترقت الجدار بالفعل.
هناك ثلاثة أنماط بديلة تهيمن على السوق:
تأكد من 1 - قراءة شهادة المطحنة وفقًا لمعيار ASTM A312، وليس كلمة "316"
تشير شهادة مطحنة 316L الأصلية إلى المعيار، وليس فقط الدرجة. ابحث عن "ASTM A312 / A312M" أو "JIS G3459" باعتبارها المواصفات الحاكمة، ثم تحقق من ثلاثة أرقام مقابل حدود المواصفات.
| عنصر | متطلبات 316L (ASTM A312) | 304 المتطلبات | العلم الأحمر |
|---|---|---|---|
| الموليبدينوم (مو) | 2.00–3.00% | غير مطلوب (أقل من أو يساوي 0.75% المتبقية) | مو مدرج ولكن أقل من 2.00% |
| النيكل (ني) | 10.0–14.0% | 8.0–10.5% | Ni بنسبة 8.2% مع العلامة "316". |
| الكربون (ج) | أقل من أو يساوي 0.030% | أقل من أو يساوي 0.08% | C فوق 0.030% على درجة "L". |
الشهادة التي تسرد "316" بدون تسمية ASTM A312 أو JIS G3459 ليست شهادة. إنها كلمة الصف على ورقة. اطلب من المورد رقم حرارة المطحنة الأصلي واسم المطحنة المصدرة -، حيث يمكن إرجاع الحرارة الحقيقية إلى ذوبان معين، ويعيد المزورون استخدام أرقام الحرارة من الطلبات المشروعة.
قم-بفحص الرقم الحراري مقابل سياسة الاحتفاظ بتقرير اختبار المواد الخاصة بالمورد. بموجب ISO 9001، يتم الاحتفاظ بوثائق إمكانية تتبع الدُفعات لفترة محددة - عادةً ما تكون 90 يومًا كحد أدنى. إذا لم يتمكن المورد من تقديم شهادة المطحنة الأصلية عند الطلب، فهذا يمثل فجوة في المستندات، وليس تأخيرًا في الأعمال الورقية.
تحقق من 2 - اختبار بقعة الموليبدينوم: 5 دقائق، أقل من 30 دولارًا
يعد اختبار بقعة الموليبدينوم أسرع فحص ميداني لـ 316 مقابل 304. ويستخدم مجموعة كاشف مكونة من جزأين - - عادة محلول حمضي ينتج تفاعل لوني ترتبط شدته بمحتوى Mo.
الاختبار شبه-كمي. سوف يحصل على استبدال 304 كامل في كل مرة وسيشير إلى انخفاض -Mo 316 الذي يقل عن 2.0%. لن يتم تحليل 2.4% من 2.8% - لذلك تحتاج إلى ICP مختبري-OES أو مطياف شراري.
بالنسبة لعمليات النشر المهمة لمراكز بيانات الذكاء الاصطناعي، قم بإقران الاختبار الفوري مع تحقق معملي واحد لكل حرارة واردة. يؤكد تشغيل ICP-OES واحد أن جميع عناصر السبائك متوافقة مع ASTM A312 في مسار واحد، ويصبح التقرير سجل جودة يمكن الدفاع عنه.
ما الذي يخبره الاختبار الفوري للفريق المتلقي؟إنها في المقام الأول أداة فحص سريعة لتمييز 316 عن درجات الفولاذ المقاوم للصدأ -المو الأقل. وينبغي معاملته كفحص فحص مستلم وليس كبديل للتحليل الكيميائي المختبري عندما يكون التطبيق بالغ الأهمية.
تحقق من 3 - ما يخبرك به اللحام حول سلامة الدرجة
يختلف سلوك اللحام بشكل ملموس بين 304 و316، ويظهر الفرق في الطرق التي يمكن للمفتش المتلقي قراءتها.
يقلل محتوى الموليبدينوم العالي في 316L من خطر تكوين طور سيجما- أثناء اللحام وينتج صبغة حرارية أغمق قليلاً عند تيار كهربائي معين. عادةً ما يُظهر البديل 304 الملحوم بنفس المعلمات لونًا أفتح وأكثر سطوعًا - وقد يشير عامل لحام TIG ذي الخبرة الذي يقرأ لون الخرزة إلى عدم التطابق قبل أن يقوم المختبر بذلك.
شهادة ISO 9001 أكثر من الصبغة: تظهر اللحامات 316L استجابة مغناطيسية أعلى بشكل طفيف في المنطقة المتأثرة بالحرارة- من 304 في ظل ظروف لحام مماثلة، لأن كيمياء المحمل Mo- تغير توازن الفريت دلتا-. هذا ليس اختبارًا ميدانيًا للنجاح/الفشل، ولكنه عبارة عن إشارة فحص عندما يرى فني مراقبة الجودة المتلقي قطعة لحام تنحرف قراءتها اللونية والفريتية عن العينات المرجعية للمورد.
بالنسبة للمشعبات التي تحتفظ فيها بالفعل بعينة مرجعية من درجة حرارة مؤكدة -316L، فإن المقارنة جنبًا إلى جنب-بجانب-لحامتين تحت إضاءة متطابقة تكشف عن اختلافات في اللون خلال ثوانٍ. تعتبر العينة المرجعية أكبر مسؤولية يتحملها المورد إذا قام باستبدال دفعة ما - احتفظ بواحدة من كل حرارة تقبلها.
تحقق من تناسق الأبعاد 4 - عبر الدُفعات
نادراً ما تظهر المواد المزيفة بمفردها. غالبًا ما يستبدل الموردون الذين يستبدلون الدرجة تسامح العملية في نفس الوقت، لأن نفس ضغط الهامش يحرك كليهما.
قم بإجراء فحص تناسق الدُفعة على أي طلب متعدد أعلى من كمية النموذج الأولي:
يحمل مشعب 316L الأصلي من عملية خاضعة للرقابة تحمل OD لمواصفات الرسم - لأنابيب التبريد السائلة الدقيقة، وهذا عادةً ما يكون ±0.05 مم على الواجهات المُشكَّلة آليًا. عادةً ما تنجرف الدفعة المستبدلة إلى ±0.15 مم أو أكثر، ولا يكون الانجراف عشوائيًا - فهو يتجمع حسب تاريخ الإنتاج، مما يكشف عن نقطة التبديل.
إن انحراف الواجهة -إلى-المركز هو العرض الميداني الذي ظهر في مشروع البنية التحتية للذكاء الاصطناعي السعودي الذي قمت بمراجعته: تم تثبيت أول دفعتين بشكل نظيف، وتطلبت الدفعة الثالثة إعادة العمل على 40% من المتشعبات لأن تباعد الواجهة قد تحرك خارج نافذة التزاوج. يعود السبب الجذري إلى مفتاح تبديل المواد والعمليات بعد تشغيل التأهيل.
يستخدم قياس سمك الجدار بالموجات فوق الصوتية محول طاقة قياسيًا ثنائي العناصر-تمت معايرته على كتلة مرجعية ذات سُمك معروف عند سرعة صوت السبيكة. لاحظ أن سرعة الصوت تختلف قليلاً بين 304 و316 -، حيث يمكن لاستبدال المورد أن ينتج إزاحة قراءة منتظمة للسمك بنسبة 1-2% على مقياس غير معاير، وهي إشارة ثانوية أخرى.
تأكد من 5 - قراءة نظام الجودة الخاص بالمورد، وليس العينة
العينة التي تتلقاها هي أفضل جهد للمورد. الدفعة التي تتلقاها بعد 6 أشهر هي العملية الحقيقية. قم بتصنيف كل مورد على أساس ما يحكم عملية التسليم الثانية، وليس الأولى.
ابحث عن علامات مستوى النظام-هذه في مورد مشعب التبريد السائل 316:
تمتلك الشركة المصنعة التي تتمتع بهذه الضوابط و11+ سنة من الإنتاج وسعة سنوية تبلغ 12000 طن ومشروعات العملاء 600+ بنية أساسية لإمكانية التتبع لالتقاط البديل قبل أن يغادر الرصيف. إن الشركة التجارية التي تشتري من ثلاثة مصانع وتعيد-ملصقاتها لا تحصل على أي منها.
خطوات العمل: إنشاء نظام كشف التزييف في الاستلام
توثيق المواد
☐ تم تحديد ASTM A312 / JIS G3459
☐ رقم التسخين الأصلي متوفر
☐ تحديد مطحنة الإصدار
☐ التركيب الكيميائي مطابق للدرجة المطلوبة
☐ تم التحقق من محتوى الموليبدينوم
التفتيش المادي
☐ فحص حالة السطح
☐ مظهر اللحام مقارنة بالمرجع
☐ تم قياس القطر الخارجي
☐ تم قياس سمك الجدار
☐ تم التحقق من تباعد الواجهة
المختبر / التحقق
☐ تم الانتهاء من اختبار بقعة مو
☐ تم الاحتفاظ بالصورة
☐ تم تسجيل إمكانية تتبع العينة
☐ ICP-OES مكتمل عند الحاجة
نظام جودة الموردين
☐ وثائق ISO 9001 متاحة
☐ وثائق ISO 3834 متاحة
☐ تسرب سجلات الاختبار-المتوفرة
☐ الحفاظ على إمكانية تتبع الحرارة
☐ يتوفر التحقق من جهة خارجية-عند الحاجة
316L vs 304: قرار الشراء
التحقق من المواد لا يتعلق فقط بالكشف عن الاستبدال. يجب أن يفهم فريق المشتريات أيضًا سبب اختيار الدرجة المحددة في المقام الأول.
| عامل المشتريات | 304 الفولاذ المقاوم للصدأ | 316L الفولاذ المقاوم للصدأ | إشارة القرار |
|---|---|---|---|
| تأليب المقاومة | أدنى | أعلى مع إضافة مو | 316L لبيئات الكلوريد/الجليكول |
| الماء النقي / منزوع الأيونات | مناسبة عادة | مناسب | 304 قد تقدم ميزة التكلفة |
| سائل تبريد يعتمد على-الجليكول | يعتمد التطبيق | مقاومة أعلى للتآكل | قم بتقييم كيمياء سائل التبريد بعناية |
| تكلفة المواد | أدنى | أعلى | قارن بمخاطر دورة الحياة |
| البنية التحتية الحيوية للتبريد بالذكاء الاصطناعي | يعتمد المشروع | الاختيار المشترك للبيئات الصعبة | إعطاء الأولوية للكيمياء التي تم التحقق منها وإمكانية التتبع |
للحصول على مقارنة أوسع بين اختيارات المواد-، راجع316 مقابل 304 دليل اختيار مواد مشعب التبريد السائل.
الخلاصة: تكلفة ارتكاب هذا الخطأ تُدفع في اتجاه مجرى النهر
لا يفشل مشعب التبريد السائل 316 المزيف في قفص الاتهام الخاص بك. يفشل بعد مرور 12 إلى 24 شهرًا من الخدمة، داخل وحدة CDU أو حلقة الحامل التي تحمل بالفعل سائل التبريد، ومحملة بالفعل، وقد تجاوزت بالفعل فترة الصيانة التي خططت لها. تكلفة الكشف هي مجموعة أدوات اختبار البقعة و30 دقيقة لكل حرارة. تكلفة الفشل هي استنزاف سائل التبريد-لأسفل، وأنبوب إعادة-، وتأخير تشغيل الحامل-لأعلى - روتين للتخطيط له، ورخيص الثمن لمنعه.
إذا لم يتمكن فريق الاستلام الخاص بك حتى الآن من إجراء اختبار بقعة الموليبدينوم على درجات الحرارة الواردة، أو إذا كنت تريد موردًا لمشعب تبريد سائل 316 يمكنه تقديم شهادة المطحنة وتقرير ICP-OES وسجلات اللحام ISO 3834 قبل شحن الوحدة الأولى، فأرسل رسم المشعب الخاص بك والتسامح المطلوب للقطر الخارجي/الجدار/الواجهة إلى فريقنا الهندسي. نرد على مراجعات الرسم في غضون 24 ساعة، وسنرسل عينات مرجعية مؤكدة -316L مع عرض الأسعار.
آخر تحديث: فبراير 2025
هل تحتاج إلى التحقق من مشعب 316L قبل الإنتاج؟
أرسل رسمك المتشعب، ومتطلبات المواد، وتفاوت OD/الجدار، وتباعد الواجهة، ومواصفات سائل التبريد إلى الفريق الهندسي للمراجعة.
الأسئلة المتداولة
س: ما هي أسرع طريقة لمعرفة 316 ستانلس من 304 ستانلس في الحقل؟ج: اختبار بقعة الموليبدينوم. يستخدم مجموعة كاشف من جزأين-، ويستغرق 5 دقائق لكل عينة، وتكلف أقل من 30 دولارًا أمريكيًا لإجراء اختبارات كافية لتغطية عدة درجات حرارة.. 316L يطور تفاعل لون داكن قوي من محتوى الموليبدينوم بنسبة 2.0-3.0%؛ 304 يظهر القليل من اللون أو لا يظهر أي لون. يرصد الاختبار بشكل موثوق الاستبدال الكامل 304 ويضع علامات منخفضة-Mo 316 أقل من الحد الأدنى ASTM A312، على الرغم من أنه لن يحل الاختلافات الصغيرة بين درجتي تسخين 316L.
ج: نعم، والإبدال شائع. كلا الدرجتين أوستنيتي وغير-مغنطيسيان في الحالة الملدنة، لذلك لا يميزهما اختبار المغناطيس. شهادة المطحنة هي عنصر التحكم الأساسي، والشهادات المزورة أو أرقام الحرارة المعاد استخدامها تهزمها. يعد اختبار بقعة الموليبدينوم والتأكيد المعملي لـ ICP-OES بمثابة الفحصين اللذين يلتقطان الاستبدال قبل التثبيت.
ج: بالنسبة إلى -المشعبات غير الحرجة، يكون الاختبار الموضعي على عينة واحدة لكل حرارة كافيًا. بالنسبة لعمليات نشر مركز بيانات الذكاء الاصطناعي وحلقة CDU حيث يعني الفشل استنزاف سائل التبريد-للأسفل وتأخير الحامل، قم بإقران الاختبار الموضعي مع تشغيل ICP-OES واحد لكل حرارة واردة. يؤكد تقرير المختبر أن جميع عناصر صناعة السبائك متوافقة مع ASTM A312 ويصبح سجلاً يمكن الدفاع عنه لمراجعة المورد.
ج: يحدد ASTM A312 الموليبدينوم بنسبة 2.00-3.00% بالوزن لدرجة 316L. تشير الشهادة التي تبين Mo أقل من 2.00% إلى درجة سبيكة أقل-أو حرارة 316 تم مزجها. يجب أن تكون نسبة النيكل 10.0-14.0%، والكربون بنسبة 0.030% أو أقل بالنسبة لدرجة الكربون المنخفضة "L"-.
ج: قم بقياس القطر الخارجي وسمك الجدار ومركز الواجهة-لتوسيط التباعد على عينة مكونة من 10-قطعة من كل دفعة واردة، ومقارنة النطاق بدفعة مرجعية جيدة-مؤكدة - وليس بالرسم وحده. تنجرف الدفعة المستبدلة عادةً إلى ±0.15 مم أو على نطاق أوسع على الواجهات الآلية، مقابل ±0.05 مم في عملية يتم التحكم فيها، ومجموعات الانجراف حسب تاريخ الإنتاج.
ج: ابحث عن شهادة جودة اللحام ISO 3834، التي تحكم تأهيل عمال اللحام والتحكم في إجراءات اللحام، بالإضافة إلى إدارة الجودة ISO 9001 مع سياسة الاحتفاظ بتقارير اختبار المواد الموثقة. بالنسبة لمشعبات التبريد السائل، تأكد من فحص التسرب بنسبة 100% قبل الشحن عند ضغط اختبار محدد مع النتائج المسجلة، واسأل عما إذا كان التحقق من طرف ثالث -SGS أو TÜV أو BV متاحًا للمواد الواردة.
