316 أسرار تبريد أنابيب التبريد السائلة: كيف يضيف بعض المزورين ضعفًا خفيًا
قم بزيارة أي مركز بيانات يعمل بالذكاء الاصطناعي-سيتم إنشاؤه في عام 2025، وسوف تسمع نفس السؤال من القائمين على تكامل أنظمة التبريد: لماذا تعتبر مادة الأنابيب وتشطيبها الداخلي أكثر أهمية من المضخة أو المشعب؟
لأن الأنبوب هو المكان الذي يموت فيه الأداء الحراري. يتعلم المحددون في اليابان وكوريا الجنوبية والولايات المتحدة أن أنبوب التبريد السائل 316 مع Ra أقل من أو يساوي 0.4 ميكرومتر خشونة داخلية ليس ترفا. إنه الآن خط الأساس لمنع تلوث المبادل الحراري المبكر وتدهور الجليكول في الرفوف ذات الكثافة العالية-.
تشرح هذه المقالة ما يفصل بين أنابيب التبريد السائلة-المصممة بدقة 316 والأنابيب الصحية التقليدية، وكيفية تقييم الموردين قبل الالتزام بطلب 5000 وحدة.
لماذا316L الفولاذ المقاوم للصدأأصبح الخيار الافتراضي لحلقات التبريد السائلة
يحتوي الفولاذ المقاوم للصدأ 316L على الموليبدينوم (2.0-3.0%)، مما يمنحه مقاومة أفضل بكثير للنقر وهجوم الكلوريد من الدرجة 304. في حلقة مغلقة تحتوي على 25-30% بروبيلين جليكول عند 45 درجة، يصبح سائل التبريد متآكلًا بشكل طفيف بمرور الوقت . 316L يقاوم هذا . 304، وسيظهر نقرًا على السطح خلال 18-24 شهرًا في الظروف القاسية.
تعني التسمية "L" انخفاض الكربون (أقل من أو يساوي 0.03%). وهذا يمنع ترسيب الكربيد عند حدود اللحام أثناء إدخال الحرارة، مما يحافظ على مقاومة التآكل عند الوصلة التي تحدث فيها الأعطال.
وفقًا لـ ASTM A312، المواصفات القياسية لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي الملحومة وغير الملحومة، يجب أن تحافظ 316L على قوة شد لا تقل عن 485 ميجا باسكال. لكن المعيار يحدد الكيمياء والحد الأدنى من الخواص الميكانيكية. ولا يتحكم في خشونة السطح الداخلي أو شكل خرزة اللحام أو النظافة - الخصائص الثلاثة التي تحدد أداء التبريد السائل.
إليك ما يجب التحقق منه في لمحة:
| ملكية | ما يغطي القياسية | ما يتطلبه التبريد السائل |
| التركيب الكيميائي | أستم A312 / جيس G3459 | 316 لتر، منخفض الكربون، Mo 2.0–3.0% |
| قوة الشد | أكبر من أو يساوي 485 ميجا باسكال لكل ASTM A370 | نفس الشيء، بالإضافة إلى سلامة وصلة اللحام |
| خشونة السطح الداخلي | غير محدد في معايير الأنابيب | Ra أقل من أو يساوي 0.4 ميكرومتر للحلقات الدقيقة |
| نظافة | غير محدد | خالي من الجسيمات-، ولا توجد زيوت متبقية |
| سلامة التسرب | اختبار الضغط حسب الجدول الزمني | فحص 100%، خيار الهيليوم |
التكلفة الخفية للأنابيب التقليدية في حلقات التبريد
أخبرنا أحد موزعي الأنابيب في سنغافورة مؤخرًا عن مشروع تحديث حيث قام العميل بتوفير 18% من تكلفة الأنابيب عن طريق اختيار الأنابيب الصناعية القياسية بدلاً من أنبوب التبريد السائل -الدقيق 316. وبعد ثمانية أشهر، أظهر النظام تدهورًا يمكن قياسه في نقل الحرارة بنسبة 11% عبر وحدة CDU بسبب تراكم الجسيمات الدقيقة- على الجدار الداخلي.
تجاوزت تكلفة إعادة العمل واستبدال سائل التبريد التوفير الأولي بمعامل ثلاثة.
هذا هو النمط الذي نراه عبر الأسواق - من مومباي إلى دالاس. كثيرًا ما يواجه المشترون اختلافًا في الدفعة، حيث تتم الموافقة على العينة ولكن أنابيب الإنتاج الضخم تأتي بسماكة جدار غير متناسقة أو نتوء حبة اللحام. السبب الجذري: يتعامل الموردون الذين ليس لديهم-معالجة سطحية داخلية والتحكم في اللحام مع كل طلب على أنه إنتاج أنابيب قياسي.
قاعدة بسيطة للمهندسين: إذا كانت مواصفات الخشونة الداخلية لديك هي Ra 0.8 ميكرومتر أو أعلى، فأنت تقوم بالتصميم لتراكم الجسيمات، وزيادة الطلب على طاقة المضخة، ودورة استبدال سائل التبريد التي تقصر بمقدار 12 إلى 18 شهرًا.
الخشونة الداخلية: المعلمة التي يتجاهلها معظم المشترين
تشير بيانات الصناعة إلى أن خشونة السطح هي المعلمة الأكثر تحديدًا-في شراء أنابيب التبريد السائلة. عادةً ما توفر الأنابيب الصناعية القياسية خشونة داخلية تتراوح بين Ra 0.8 و1.6 ميكرومتر. يبدو هذا السطح، تحت المجهر، وكأنه منظر طبيعي متعرج - مصيدة مثالية للجسيمات العالقة، وسلائف الأغشية الحيوية، ومنتجات الجليكول الثانوية المتحللة.
يوفر أنبوب التبريد السائل 316 مع Ra أقل من أو يساوي 0.4 ميكرومتر مسار تدفق أكثر سلاسة بنسبة 50% من الصناعة التقليدية. ماذا يعني هذا على مستوى النظام:
- انخفاض تراكم الجسيمات - جدران أكثر سلاسة يعني نقاط ربط أقل للملوثات
- استهلاك أقل لطاقة المضخة - فقدان احتكاك أقل عبر الحلقة بأكملها
- عمر ممتد لسائل التبريد - عدد أقل من مواقع النواة لمنتجات التحلل
- يظل معامل نقل الحرارة المستقر - ثابتًا على مدار 5 سنوات من التشغيل
أخبرنا أحد مهندسي تصنيع المعدات الأصلية: "إن القلق الأكبر ليس جودة العينة، ولكن ما إذا كانت كل دفعة يمكن أن تحافظ على نفس المعيار." ولهذا السبب فإن التحقق من دقة الدُفعة-يعد أكثر أهمية من أي تقرير نموذجي واحد.
اللحام المداري ومنع التسرب:-غير قابل للتفاوض من أجل الموثوقية
اللحام أينأنابيب التبريد السائلةيفشل. يمكن أن يؤدي وجود عيب في الثقب في اللحام التقليدي إلى تدمير حامل وحدة معالجة الرسومات بالكامل لعدة أيام. تكلفة الفشل ليست الأنبوب -، بل هي 3-5 ملايين دولار من أجهزة الحوسبة التي تظل في وضع الخمول فوق تنقيط بطيء.
تطبق شركة China Super Tech إدارة جودة اللحام المستندة إلى ISO 3834- من خلال تكنولوجيا اللحام المداري. يقوم اللحام المداري بأتمتة دوران الشعلة، مما يزيل التناقض البشري في سرعة السير وفجوة القوس. والنتيجة هي حبة لحام موحدة مع اختراق متسق - وهو التحكم الوحيد الأكثر فعالية ضد التسرب الجزئي.
يتم اختبار تسرب كل أنبوب تبريد سائل 316-قبل الشحن. بالنسبة للتطبيقات المهمة، يتوفر اكتشاف تسرب الهيليوم، والذي يكتشف العيوب أصغر بـ 100 مرة من الاختبارات الهوائية التقليدية.
أخبرنا مدير التصنيع في إحدى شركات تكامل تخزين الطاقة: "يمكن لمشكلة تسرب صغيرة في التبريد السائل أن تؤدي إلى فشل مكلف للغاية." وينبغي لهذه الجملة الواحدة أن توجه كل قرار بشأن تأهيل الموردين.
تقييم أ316 مورد أنابيب التبريد السائلة: قائمة مرجعية مكونة من 5 نقاط
قبل إصدار طلب عرض الأسعار، تحقق من هذه العناصر الخمسة مع أي مورد مرشح:
- تغطية التصنيع-داخل الشركة- هل يتحكم المورد في التشكيل واللحام ومعالجة الأسطح داخليًا؟ يؤدي التنسيق بين-البائعين المتعددين إلى خلق فجوات في مسؤولية الجودة. في تجربتنا، يعاني اتساق المواد والعمليات بشكل أكبر عندما يتم الاستعانة بمصادر خارجية للخطوات.
- طريقة التحقق من الخشونة الداخلية- اطلب تقارير قياس Ra وفقًا لمعيار ISO 4287. إذا لم يتمكن المورد من الاستشهاد بطريقة الاختبار، فلن يكون من الممكن التحقق من القيمة التي يقتبسها.
- مستوى شهادة اللحام- توضح شهادة ISO 3834 إجراءات اللحام الخاضعة للرقابة. وبدونها، تعتمد جودة اللحام على مهارة المشغل وحدها.
- إمكانية تتبع الدفعة- هل يستطيع المورد تتبع دفعة الإنتاج مرة أخرى إلى أرقام حرارة المواد الخام وسجلات مشغلي اللحام؟ هذا هو الفرق بين الصانع والتاجر.
- ممارسة اختبار التسرب- 100% الفحص قبل الشحن هو الحد الأدنى. تأكيد الطريقة: اختبار الضغط الهوائي، أو قياس الطيف الكتلي للهيليوم للحلقات الحرجة.
كيف تقترب شركة China Super Tech من تصنيع أنابيب التبريد السائلة
شركة الصين سوبر تك المحدودةقامت بتصنيع مكونات التبريد السائل لمدة 11+ سنة، بطاقة إنتاجية سنوية تبلغ 12,000 طن وتصديرها إلى 20+ دولة. يتبع إنتاجنا لأنابيب التبريد السائلة 316 عملية مخصصة مصممة للتعامل مع مخاطر التبريد المحددة-.

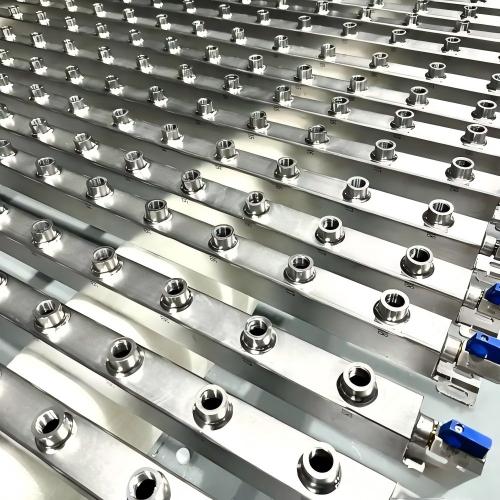

تبدأ العملية بالتحقق من المواد، حيث يتم تأكيد كل دفعة 304/316L من خلال التركيب الكيميائي وشهادة المواد وفقًا لمعيار ASTM A312. يتحكم تشكيل الأنبوب الدقيق في البعد الخارجي من 10×10 مم إلى 80×80 مم من المقاطع المربعة، وسمك الجدار 0.5-3.0 مم، والطول حتى 6000 مم. على عكس مصانع الأنابيب العامة، فإننا نجمع بين تشكيل الأنابيب، واللحام المداري، والتخليل، والتخميل، والتصنيع الآلي، والتجميع تحت سقف واحد.
إن تحسين السطح الداخلي هو مرحلة تصنيع منفصلة، وليست فكرة لاحقة. من خلال الصقل والتخميل، نحقق Ra أقل من أو يساوي 0.4 ميكرومتر - وهو المستوى المطلوب لحلقات تبريد مركز بيانات الذكاء الاصطناعي حيث يؤثر تلوث الجسيمات بشكل مباشر على موثوقية الخادم. يمر كل أنبوب نهائي بفحص متعدد-المراحل: قياس الأبعاد، وفحص اللحام، والتحقق من السطح، واختبار التسرب بنسبة 100% قبل التغليف في غلاف نظيف ومضاد للتلوث-.
نحن حاصلون على شهادات ISO9001، ISO14001، ISO45001، ISO3834، CE، وRoHS. المنتجات المقدمة إلى 600+ مشاريع العملاء عبر مركز البيانات والإدارة الحرارية الصناعية.
اعتبارات العرض الإقليمية
كل سوق له تفضيلات مميزة. تعطي شركات التكامل اليابانية الأولوية لتوثيق النظافة وتتبع الدُفعات قبل كل شيء. عادةً ما يطلب العملاء الكوريون الامتثال لـ JIS G3459 إلى جانب مراجع ASTM. غالبًا ما تتطلب مشاريع الشرق الأوسط تسليمًا سريعًا بسبب الجداول الزمنية الصارمة للمشروع، والتي تفضل الموردين الذين لديهم-إنتاج داخلي بدلاً من وسطاء التصدير.
إذا كان مشروعك يتطلب ثنيات أو مشعبات مخصصة أو مجموعات تبريد سائلة كاملة، فتحقق من قدرة المورد على التصنيع بما يتجاوز إمداد الأنابيب المستقيمة. إن المورد الذي يمكنه تصنيع الأشكال الهندسية المعقدة داخليًا-سيقلل من تعقيد عملية التثبيت وعبء التنسيق مع الموردين.
المحصلة النهائية لطلب عرض الأسعار التالي الخاص بك
يحدد أنبوب التبريد السائل 316 الذي تحدده اليوم مدى موثوقية نظام التبريد الخاص بك للعقد القادم. هناك ثلاث معلمات مهمة للغاية: الخشونة الداخلية، وسلامة اللحام، واتساق الدفعة.
الخشونة الداخلية Ra أقل من أو تساوي 0.4 ميكرومتر هي خط الأساس الجديد
يعد اللحام الذي يتم التحكم فيه وفقًا لمعايير ISO 3834 مع اختبار التسرب بنسبة 100% أمرًا إلزاميًا
يجب أن يؤدي التحقق الحكيم للدفعة- إلى تثبيت تأهيل المورد الخاص بك
نقوم بتصنيع 316 أنبوب تبريد سائل ونقوم بالتوصيل إلى 20+ دولة. يستجيب فريقنا الهندسي في غضون 24 ساعة بشهادات المواد وطرق الاختبار وتسعير الحجم.
[طلب عرض أسعار] الرد الهندسي - خلال 24 ساعة
فحص المواصفات: 316 لتر لكل ASTM A312، أنبوب مربع 10×10 مم إلى 80×80 مم، سمك الجدار 0.5-3.0 مم، Ra داخلي أقل من أو يساوي 0.4 ميكرومتر لكل ISO 4287، تم اختبار التسرب بنسبة 100%. حاصلة على شهادة ISO9001 / ISO3834 / CE / RoHS. 11+ سنة، 12000 طن/سنة، 600+ مشروعات.
التعليمات
ما الفرق بين 304 و 316 لتر لأنابيب التبريد السائلة؟
+
-
والفرق الرئيسي هو أن محتوى الموليبدينوم. 316L يحتوي على 2.0–3.0% Mo، مما يجعله أكثر مقاومة للتآكل والتآكل بالكلوريد. بالنسبة إلى المبردات المعتمدة على الجليكول- في حلقات خادم الذكاء الاصطناعي، يوفر 316L عمر خدمة أطول. 304 وهو مناسب للمياه النقية أو أنظمة المياه منزوعة الأيونات حيث تكون مخاطر التآكل أقل.
كيف يتم قياس خشونة السطح الداخلي لأنابيب التبريد السائلة؟
+
-
يتم قياس الخشونة الداخلية (Ra) باستخدام مقياس خصائص السطح وفقًا لمعيار ISO 4287. ويجتاز المسبار الجدار الداخلي ويسجل متوسط انحراف السطح. بالنسبة لأنابيب التبريد السائلة البالغ عددها 316، يتم التحقق من Ra أقل من أو يساوي 0.4 ميكرومتر على أساس كل -دفعة، وليس فقط على العينات.
ما هو الحد الأدنى لكميات الطلب لأنابيب التبريد السائلة-الحجم 316 المخصصة؟
+
-
تتميز الأحجام القياسية بموكات مرنة تبدأ من دفعة إنتاج واحدة. الأبعاد المخصصة - بما في ذلك الأنابيب المربعة من 10×10 مم إلى 80×80 مم، وسمك الجدار 0.5–3.0 مم، والأطوال حتى 6000 مم - يتم تأكيدها بعد مراجعة الرسم. يستجيب فريقنا الهندسي في غضون 24 ساعة بالجدوى والمهلة الزمنية.
كيف يمكنك ضمان اتساق الدفعة في الإنتاج الضخم؟
+
-
ويتم التحكم في تناسق الدفعة من خلال الإنتاج الداخلي-بدءًا من التحقق من المواد الخام وحتى الشحن النهائي. يتم اختبار كل دفعة للتأكد من التركيب الكيميائي ودقة الأبعاد وخشونة السطح وسلامة التسرب. نحن نحافظ على إمكانية التتبع الكامل للوصول إلى الأرقام الحرارية، ولهذا السبب يثق عملاء 600+ بنا في الإنتاج الضخم.
ما هي المهلة القياسية لطلب أنابيب التبريد السائلة 316؟
+
-
عادةً ما تتراوح المهلة القياسية بين 7 و15 يومًا لأحجام المخزون-و15 إلى 25 يومًا للمواصفات المخصصة، اعتمادًا على الكمية والتعقيد. تتوفر خيارات معجلة للمشاريع العاجلة. اتصل بنا للحصول على مهلة محددة بناءً على مواصفاتك.
